產(chǎn)品規(guī)格書/Specification
|
產(chǎn)品/Product: |

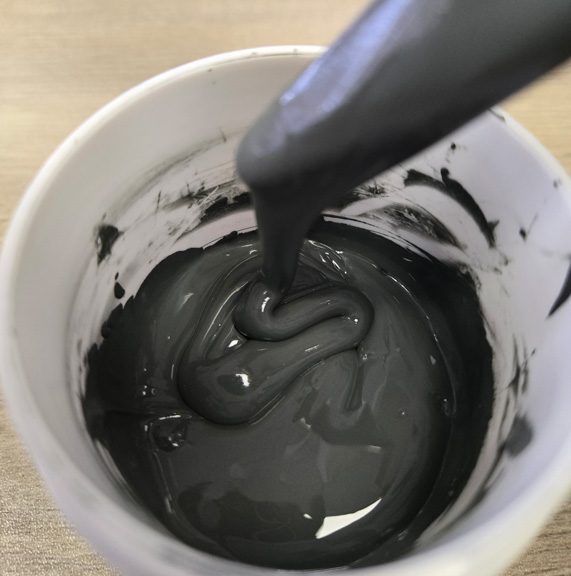

鉬錳漿料/Mo/Mn paste |
|
料號/Part number: |
65H-1805 |
適用范圍/Application:
鉬錳電子漿料是一種可印刷的厚膜導體電子漿料，可用作為氮化鋁，氮化硅，氧化鈹，氧化鋁基片的 表面導體層。
主要特點如下：
與陶瓷收縮率一致，燒結(jié)與陶瓷結(jié)合強度好。 能滿足印刷和小孔填充等工藝要求。
金屬顆粒分散性好，金屬化表面應平坦。
使用條件/Operating conditions：
|
基材 Substrate |
氧化鋁陶瓷 Alumina ceramic |
|
印刷 Printing |
200-250 目絲網(wǎng)印刷 200-250 mesh stainless screen |
|
流平 Levelling |
5-15min minutes at room temperature 室溫下流平 5-15 分鐘（時間根據(jù)流平的實際情況決定）。 |
|
干燥 Drying |
通風烘箱烘烤 100-150℃ , 10-15 分鐘（烘烤溫度低于 230℃) 100-150℃ , 10-15 min |
|
燒結(jié) Firing Condition |
隧道爐氫氣保護氣氛下燒結(jié)，峰值 1300~1550℃（推薦值），峰值 30-45 分鐘。 Tunnel furnace sintering hydrogen atmosphere, the peak of 1300~1550 ℃ (recommended), at peak of 3-45minutes. |
|
稀釋劑 Thinner |
ST-1001 |
性能/Characteristics：
1. 漿料性能/Paste Characteristics：
|
性能 Characteristic |
標準 Standard |
測試方法及條件 Test method and conditions |
|
|
1 |
Fineness |
≤5μm |
FOG test |
|
2 |
Viscosity |
50-280Pa.s |
Brookfield HBT utility cup and spindle (SC4-14/6R), 10rpm, 25±1℃ , Brookfield HBT（博利飛）粘度計， 轉(zhuǎn)子 SC4-14/6R), 10rpm, 25±1℃ |
2. 燒結(jié)后特性/Characteristics after firing：
在 1 燒結(jié)條件下，膜厚 8-12μm，
Check fired film produced under the conditions specified in 1）, (Film thickness is 8-12μm.)
|
特性 Characteristics |
Standard 標準 |
測試方法和條件 Test method and conditions |
|
|
3 |
Resistivity 方阻 |
≤25mΩ/□ |
Test pattern 0.6mm×60mm 測試圖形 0.6mm×60mm |
保存條件，有效期/Storage condition and Term of validity
產(chǎn)品應在 5-25℃的環(huán)境溫度下密封儲存，有效期為產(chǎn)品發(fā)貨之日起 1 年。
The productshall be guaranteed for 1 year after shipping date, keep tightly under at 5-25℃
包裝方式/Packaging method：
標準包裝，1000g/罐, 樣品可提供 200 克小罐包裝
Standard package 1000g/can ，if you need sample to test, available 200g with small package.
